4я ось 100мм патрон 4кл. 57HS76-3004A08-D30 (5M-6-100B+rear holder)

4я ось 100мм патрон 4кл. 57HS76-3004A08-D30 (5M-6-100B+rear holder)
4я ось 100мм патрон 4кл. 57HS76-3004A08-D30 (5M-6-100B+rear holder)
4я ось 100мм патрон 4кл. 57HS76-3004A08-D30 (5M-6-100B+rear holder)
4я ось 100мм патрон 4кл. 57HS76-3004A08-D30 (5M-6-100B+rear holder)
4я ось 100мм патрон 4кл. 57HS76-3004A08-D30 (5M-6-100B+rear holder)
4я ось 100мм патрон 4кл. 57HS76-3004A08-D30 (5M-6-100B+rear holder)
4я ось 100мм патрон 4кл. 57HS76-3004A08-D30 (5M-6-100B+rear holder)

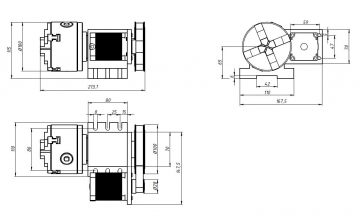

Чертеж (поворотная ось)

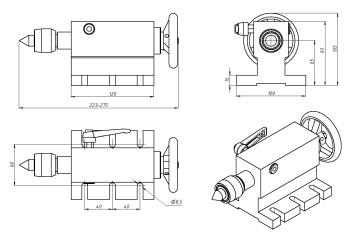

Чертеж (задняя бабка)
3D модель в STP формате
Количество:
Цена: 46 860 руб.
Код товара: 9265

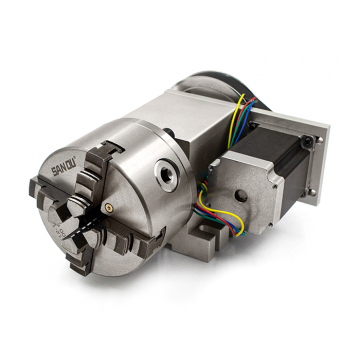

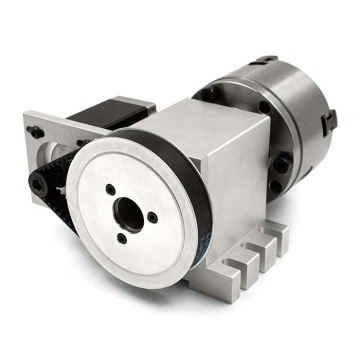

Поворотная ось 5M-6-100B используется для поворота обрабатываемых деталей на заданный угол. В зависимости от задачи и длины заготовки может использоваться в паре с задней бабкой, а так же и без нее.

Комплектация:

- Патрон токарный с приводом

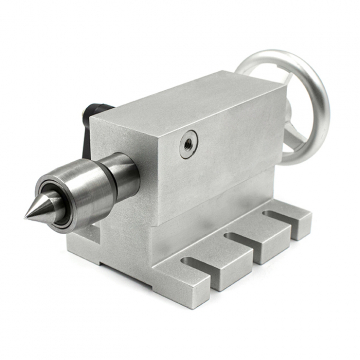

- задняя бабка

- кулачки

- ключ токарного патрона

Технические характеристики:

- диаметр патрона - 100мм

- высота центра - 65мм

- передаточное число - 1:6

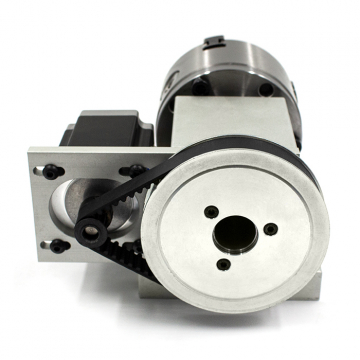

- тип передачи - ременная зубчатая

- количество кулачков - 4

- двигатель - 57HS76-3004A08-D30

- биение патрона не более - 0,03мм
